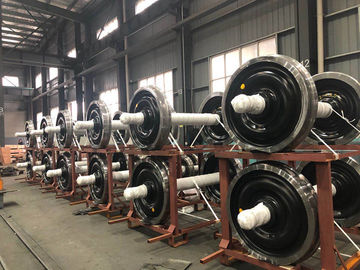

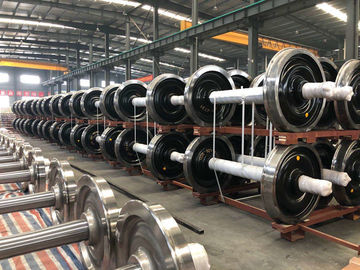

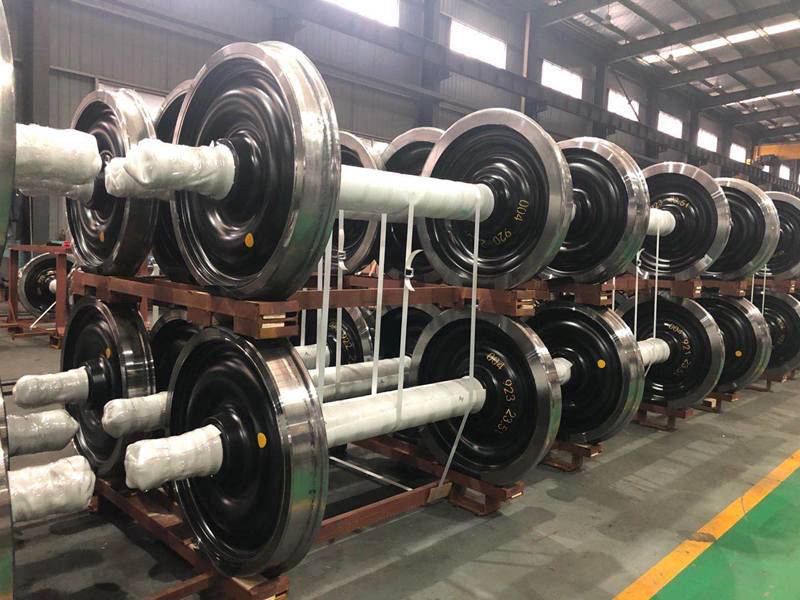

23Bộ bánh xe đường sắt.5t

TSI chứng nhận BA004 Wheelset, TSI Wheelset, Trọng tải 23.5t Wheelset, Wheelset đường sắt

Các bộ bánh xe, thước đo 1435 mm, với bánh xe đơn khối 920 mm, cho tải trọng trục 22,5 tấn theo thông số kỹ thuật EN EN13260 (đồng bánh xe); EN13261 (trục) và EN13262 (bánh xe).

Tuyên bố sự phù hợp của EC được công bố bởi đại diện được ủy quyền của nhà sản xuất theo Chỉ thị 2008/57/EC

Đặc điểm kỹ thuật chính:

- gauge 1435 mm

- tổng chiều dài trục 2180 (+1/-1) mm

- Khoảng cách giữa các trục vòng bi 2000 mm

- khoảng cách giữa hai bánh xe đè lên trục: 1360 (+1/-1)

- Đường kính trục là 200 mm

- Trọng lượng bánh xe khoảng 998 kg

- đường kính cuộn bánh xe 920 (+4/-0) mm

- đường kính bánh xe giới hạn hao mòn 840 (+2/0) mm

- chiều rộng vòng quay của bánh xe 135 (+1/-1) mm

- đường kính bên trong vòng quay của bánh xe ở phía môi 810 (+ 0/-4) mm

- đường kính bên trong vòng quay của bánh xe đối diện với mặt môi là 810 (+ 0/-4) mm

- Độ dày của web:

- tại kết nối với vòng tròn 20 (+2/-0) mm

- ở kết nối với buồng tàu 20 (+2/-0) mm

- đường kính bên ngoài của nốt ở phía đối diện môi 240 (+4/-0) mm

- đường kính bên ngoài của nốt ở phía môi 240 (+4/-0) mm

- chiều dài của trục: 185 (+3/-0) mm

- đường kính thân xe 173 (+2/-0) mm

- Đánh giá tên tuổi của bánh xe trên đường kính trục 200 mm

- Profile cán theo EN13715-S1002/h28/e32.5/6.7%

- tổng chiều dài trục 2180 (+1/-1) mm

- đường kính của axle journal 130p6 ((+0.068/+0.043) mm

- chiều dài nhật ký trục 191 (+ 0,5/- 0,5) mm

- đường kính chốt trục f 160 t7 (+ 0,174 / + 0,134) mm

- Chiều dài ống nhăn 58 (+1/-0) mm

- Đánh giá tên tuổi của bánh xe trên đường kính trục 200 mm
